【全天候呼吸閥產品介紹】
GFQ-II全天候呼吸閥系列無需外加裝置，可室內、戶外安裝，一年四季均可安全使用。安裝在儲罐頂部，可與ZGB波紋阻火器配套使用。適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
【全天候呼吸閥工作原理】
GFQ-II全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
【全天候呼吸閥產品特點】
1、結構簡單，易檢修，安全方便。
2、閥盤采用四氟材料，耐低溫，防凍性能好。
3、新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好。
4、新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
【全天候呼吸閥使用范圍】
1.新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
2.可與新型波紋阻火器配套使用。
【全天候呼吸閥維修保養】
1、為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
2、此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。
3、檢修完畢后，一切正�？芍匦率褂�。
【全天候呼吸閥零部件材料】
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度 ℃ |
-30~60 |
【全天候呼吸閥主要技術參數】
|
A級正壓 |
355Pa (36毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
B級正壓 |
980Pa (100毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
C級正壓 |
1765Pa (180毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |

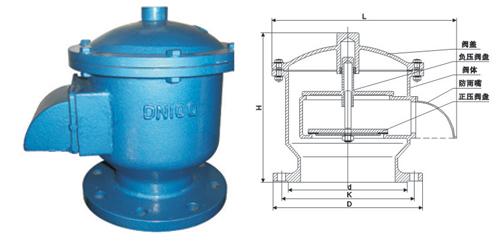

【全天候呼吸閥外形尺寸圖】
【全天候呼吸閥國標法蘭連接外形尺寸： GB、JB】
|
規格 |
安裝尺寸（毫米） |
|
D1 |
D |
D3 |
H |
M-h |
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
【全天候呼吸閥美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準】
|
規格 |
安裝尺寸 |
|
D1 |
D |
D3 |
H |
M-h |
|
1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
3" |
152.5 |
190 |
213 |
260 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
