低溫閘閥的概述
低溫閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52＇ 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

低溫閘閥 DZ41H DZ40H DZ41Y DZ41R DZ41YR DZ40Y
使用溫度: LCB低溫碳鋼材質 -46-400℃
          316不銹鋼材質 -196-400℃
          304不銹鋼材質 -100-350℃
          316L不銹鋼材質 -250-200℃

主要特點 CHIEF FEATURES

1. 全通徑，明桿帶支架
   FULL PORT,OUTSIDE SCREW AND YOKE(OS&Y)
2. 中法蘭螺栓連接
   BOLTED BONNET
3. 帶導向的彈性閘板
   FLEXIBLE WEDGE,FULLY GUIDED
4. 美標結構改進型
   STRUCTUIRE IMPROVE ON API
5. 加長保溫頸
   EXITENSION HOLDING NECK
6. 傘齒輪操作選配
   AVAILABLE WITH GEAR OPERATOR
7. 標準法蘭連接
   FLANGED END

產品規范 Product Specification (按照標準)

主要零部件材料 Main Part Material

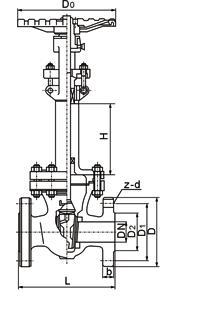

低溫閘閥的結構圖

主要外形和連接尺寸 Main External and Connection Dimen           單位Unit：mm

■主要外形和連接尺寸 Main External and Connection Dimen             單位Unit：mm

■主要外形和連接尺寸 Main External and Connection Dimen           單位Unit：mm

■主要外形和連接尺寸 Main External and Connection Dimen          單位Unit：mm

■主要外形和連接尺寸 Main External and Connection Dimen            單位Unit：mm

訂貨須知：
一、①低溫閘閥產品名稱與型號②低溫閘閥口徑③低溫閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門低溫閘閥型號，請按低溫閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
