軟密封保溫球閥優點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
保溫球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
軟密封保溫球閥工作原理
開啟過程
1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
軟密封保溫球閥主要零部件材料
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni
12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti
(304) |
00Cr19NI11
(304L) |
1Cr18Ni
12Mo2Ti |
0Cr17Ni
12Mo2(316) |
00Cr17Ni
14Mo2(316L) |
|
密封圈 |
聚四氟乙烯 對位聚苯 PTFE、PPL |
|
填料、墊圈 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊 |
|
適用工況 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
|
適用溫度 |
-28~300℃ |
|
應用規范 |
設計制造按 |
CB12237-89 API6D JPI17S-48 |
|
法蘭尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|
結構長度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|
檢驗試驗按 |
GB/T13927-89 JB/T9092-99 JPI590 |

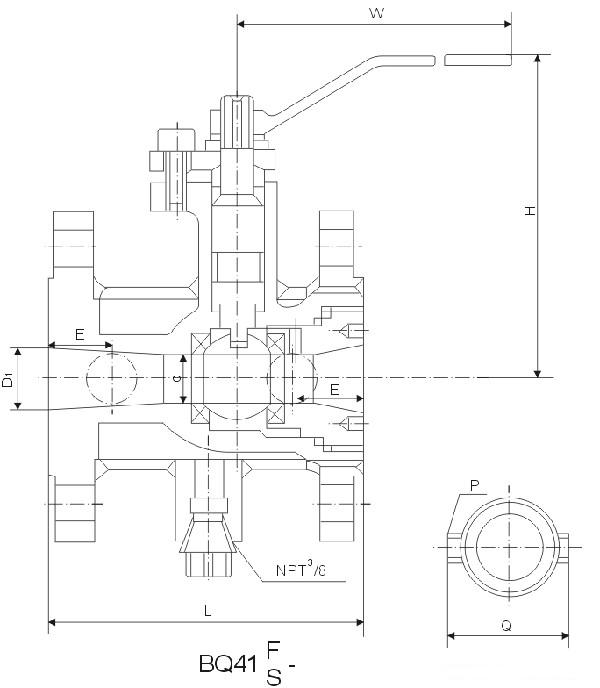

軟密封保溫球閥結構解剖圖
軟密封保溫球閥
主要連接尺寸（GB規格）
|
型號 |
公稱通徑Dn（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
B-f |
Z-∮d |
H |
D0 |
4-G |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
|
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
|
100 |
280 |
230 |
190 |
160 |
24-3 |
2-23 |
270 |
500 |
1/2 |
|
125 |
320 |
270 |
220 |
188 |
28-3 |
8-25 |
300 |
600 |
1/2 |
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
|
型號 |
公稱通徑Dn（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
B-f |
Z-∮d |
H |
D0 |
4-G |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
|
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
|
100 |
280 |
230 |
190 |
160 |
24-3 |
8-23 |
270 |
500 |
1/2 |
|
125 |
320 |
270 |
220 |
188 |
28-2 |
8-25 |
300 |
600 |
1/2 |
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
|
型號 |
公稱通徑Dn（mm） |
尺寸 |
|
L |
D |
D1 |
D2 |
D6 |
B-f |
Z-∮d |
H |
4-G |
|
|
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
60 |
3/8 |
|
20 |
140 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
65 |
3/8 |
|
25 |
150 |
115 |
85 |
65 |
58 |
18-2 | |
|
|
訂貨須知：
一、①軟密封保溫球閥產品名稱與型號②軟密封保溫球閥口徑③軟密封保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門軟密封保溫球閥型號，請按軟密封保溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
