【自力式流量控制閥概述】
自力式流量控制閥是一種自動恒定流量的水力工況平衡用閥。可按需求設定流量，并將通過閥門的流量保持恒定。應用于集中供熱、中央空調等水系統中，使管網的流量調節一次完成，把調網工作變?yōu)楹?jiǎn)單的流量分配。免除了熱源切換時的流量重新分配工作，可有效地解決管網的水力失調。
該產品的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外 部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
結構：
自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成，如圖1所示。手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。
安裝說明：
應按閥體箭頭所示的水流方向安裝，切勿裝反，在管道上可垂直安裝亦可水平安裝。流量設定方法：用專用扳手，打開保護蓋，旋轉閥桿，使刻度線調速到設定流量的對應值。應另設關斷閥門。

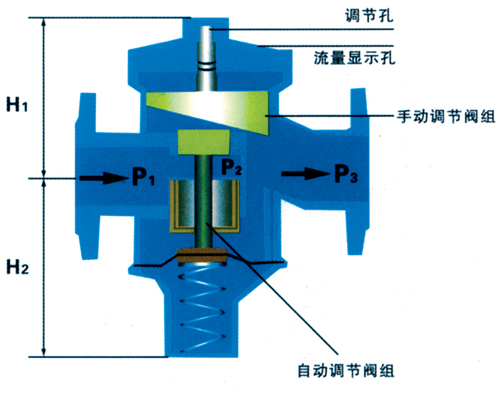

【自力式流量控制閥結構圖】
【自力式流量控制閥安裝尺寸】
|
公稱直徑 |
安裝方式 |
閥長(mm) |
H1(mm) |
H2(mm) |
恒定流量（m3/h） |
重量(KG) |
|
Dn15 |
螺紋連接 |
100 |
60 |
50 |
0.2-1 |
0.6 |
|
Dn20 |
110 |
60 |
50 |
0.3-1.5 |
0.6 |
|
Dn25 |
115 |
60 |
50 |
0.5-2 |
0.7 |
|
Dn32 |
法蘭連接 |
130 |
70 |
70 |
1-4 |
4 |
|
Dn40 |
210 |
90 |
100 |
1.5-6 |
11 |
|
Dn50 |
225 |
100 |
105 |
2-8 |
12 |
|
Dn65 |
1240 |
130 |
110 |
3-12 |
15 |
|
Dn80 |
280 |
159 |
170 |
5-20 |
27 |
|
Dn100 |
295 |
175 |
185 |
10-30 |
30 |
|
Dn125 |
320 |
180 |
200 |
15-45 |
40 |
|
Dn150 |
350 |
210 |
220 |
30-70 |
63 |
|
Dn200 |
435 |
230 |
285 |
40-180 |
104 |
|
Dn250 |
515 |
310 |
385 |
100-300 |
189 |
|
Dn300 |
610 |
405 |
485 |
150-500 |
218 |
|
Dn350 |
625 |
420 |
545 |
200-788 |
265 |
