【壓差旁通平衡閥產品概述】
800X壓差旁通閥主要應用于空調系統供/回水之間,保證供\回水之間的壓差于一固定值,提高系統的利用率,降低噪音,以及防止過大壓差對系統設備的損壞,其主要由主閥及壓差導閥組成。該閥門可提高系統的利用率，保持壓差的精確恒定值。并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構。完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
【壓差旁通平衡閥安裝】
1.壓差旁通閥就小心裝卸,建議用軟的繩索起吊,以免損壞閥及配管,保護涂裝層,閥門應小心地放落地下,不能直接落于地面
2.安裝前的檢查：在裝卸到目的地后，首先按說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。
3.安裝前應清理管道中的雜物，檢查相應的法蘭與閥門的法蘭壓力等級，公稱通徑相一致，以保持管路暢通。
4.在壓差平衡閥前后，應安裝兩只閘閥，以檢測及維修時使用
5.壓差向?qū)чy之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。

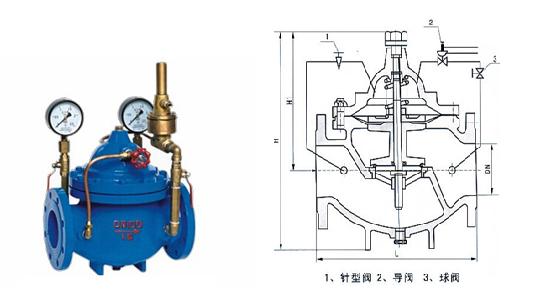

【壓差旁通平衡閥產品結構圖】
【壓差旁通平衡閥安裝尺寸】
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |

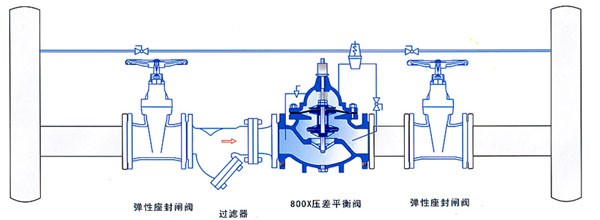

【壓差旁通平衡閥安裝示意圖】
