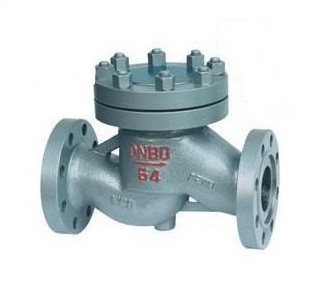

【升降式止回閥產品結構圖】
【升降式止回閥主要連接尺寸】
稱壓力
PN |
公稱通徑
DN |
主要連接尺寸 |
外形
尺寸 |
| L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H |
| 1.6MPa |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
| 50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 |
| 65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 |
| 80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 |
| 100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 |
| 125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 |
| 150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 |
| 200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
【升降式止回閥結構特點】
1.產品設計制造按GB12236設計標準，結構合理,密封可靠，外形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6.銷軸與閥瓣連接采用內裝式的銷軸結構，減小外泄漏點，使用更可靠。
【升降式止回閥安裝方式】
1、升降式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2、升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，內螺紋止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。
3、升降式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。
4、升降式止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
訂貨須知：
一、①升降式止回閥產品名稱與型號②升降式止回閥口徑③升降式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門升降式止回閥型號，請按升降式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
