閥門型號編制方法,閥門型號表示方法
國家標準化管理委員會日前發布了《閥門型號編制方法》;由中國機械工業聯合會提出，按照GB/T1.1-2009給出的規則起草，閥門型號編制方法由全國閥門標準化技術委員會(SAC/TC188)歸口。
閥門型號編制方法規定了閥門的型號編制、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號和代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

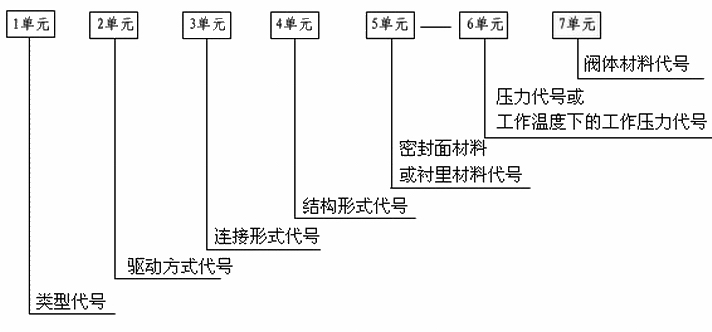

閥門型號表示方法
當今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜; 閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要;目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。
一單元、閥門類型（代號）：
|
閥門類型代號（表） | ||||||||||||
|
類型 |
蝶閥 |
安全閥 |
隔膜閥 |
球閥 |
閘閥 |
止回閥 |
旋塞閥 |
減壓閥 |
截止閥 |
過濾器 |
放料閥 |
安全閥 |
|
代號 |
D |
A |
G |
Q |
Z |
H |
X |
Y |
J |
GL |
FL |
A |
二單元、閥門傳動方式（代號）：
|
閥門傳動方式代號（表） | |||||||||||
|
傳動 方式 |
電磁動 |
電磁-液動 |
電-液動 |
蝸輪 |
正齒輪 |
傘齒輪 |
氣動 |
液動 |
氣-液動 |
電動 |
手柄 手輪 |
|
代號 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
無代號 |
三、閥門連接方式（代號）：
|
閥門連接方式代號（表） | ||||||||
|
連接方式 |
內螺紋 |
外螺紋 |
兩不同連接 |
法蘭 |
焊接 |
對夾 |
卡箍 |
卡套 |
|
代號 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
四單元、閥門結構形式（代號）：
①蝶閥結構形式 （代號）：
|
蝶閥結構形式代號（表） | |||||
|
蝶閥結構形式 |
蝶閥代號 |
蝶閥結構形式 |
蝶閥代號 | ||
|
密 封 型 |
單 偏 心 |
0 |
非密封型 |
單 偏 心 |
5 |
|
中心垂直板 |
1 |
中心垂直板 |
6 | ||
|
雙 偏 心 |
2 |
雙 偏 心 |
7 | ||
|
三 偏 心 |
3 |
三 偏 心 |
8 | ||
|
連桿機構 |
4 |
連桿機構 |
9 | ||
②閘閥結構形式（代號）：
|
閘閥結構形式代號（表） | ||||
|
閘閥結構形式 |
閘閥代號 | |||
|
閥桿升降式 |
楔式閘板 |
彈 性 閘 板 |
0 | |
|
（明桿） |
剛性閘板 |
單 閘 板 |
1 | |
|
雙 閘 板 |
2 | |||
|
平行式閘板 |
單 閘 板 |
3 | ||
|
雙 閘 板 |
4 | |||
|
閥桿非升降式（暗桿） |
楔式閘板 |
單 閘 板 |
5 | |
|
雙 閘 板 |
6 | |||
|
平行式閘板 |
單 閘 板 |
7 | ||
|
雙 閘 板 |
8 | |||
③球閥結構形式（代號）：
|
球閥結構形式代號（表） | |||||
|
球閥結構形式 |
球閥代號 |
球閥結構形式 |
球閥代號 | ||
|
浮 動 球 |
直通流道 |
1 |
固 定 球 |
直通流道 |
7 |
|
Y形三通流道 |
2 |
四通流道 |
6 | ||
|
L形三通流道 |
4 |
T形三通流道 |
8 | ||
|
T形三通流道 |
5 |
L形三通流道 |
9 | ||
|
— |
— |
半球直通 |
0 | ||
④止回閥結構形式（代號）：
|
止回閥結構形式代號（表） | |||||
|
止回閥 結構形式 |
止回閥代號 |
止回閥結構形式 |
止回閥代號 | ||
|
升降式閥瓣 |
直通流道 |
1 |
旋啟式閥瓣 |
單瓣結構 |
4 |
|
立式結構 |
2 |
多瓣結構 |
5 | ||
|
角式流道 |
3 |
雙瓣結構 |
6 | ||
|
— |
— |
— |
蝶形止回式 |
7 | |
⑤截止閥、節流閥和柱塞閥結構形式代號
|
截止閥結構形式代號（表） | |||||
|
截止閥結構形式 |
截止閥代號 |
截止閥結構形式 |
截止閥代號 | ||
|
閥瓣非平衡式 |
直通流道 |
1 |
閥瓣平衡式 |
直通流道 |
6 |
|
Z形流道 |
2 |
角式流道 |
7 | ||
|
三通流道 |
3 |
— |
— | ||
|
角式流道 |
4 |
— |
— | ||
|
直流流道 |
5 |
— |
— | ||
⑥隔膜閥結構形式代號
|
隔膜閥結構形式代號（表） | |||
|
隔膜閥結構形式 |
隔膜閥代號 |
隔膜閥結構形式 |
隔膜閥代號 |
|
屋脊流道 |
1 |
直通流道 |
6 |
|
直流流道 |
5 |
Y形角式流道 |
8 |
⑦旋塞閥結構形式代號
|
旋塞閥結構形式代號（表） | |||||
|
旋塞閥結構形式 |
旋塞閥代號 |
旋塞閥結構形式 |
旋塞閥代號 | ||
|
填料密封 |
直通流道 |
3 |
油 密 封 |
直通流道 |
7 |
|
T形三通流道 |
4 |
T形三通流道 |
8 | ||
|
四通流道 |
5 |
— |
— | ||
⑧安全閥結構形式代號
|
安全閥結構形式代號（表） | |||||
|
安全閥結構形式 |
安全閥代號 |
安全閥結構形式 |
安全閥代號 | ||
|
彈簧載荷彈簧密封結構 |
帶散熱片全啟式 |
0 |
彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 |
微啟式、雙聯閥 |
3 |
|
微啟式 |
1 |
微啟式 |
7 | ||
|
全啟式 |
2 |
全啟式 |
8 | ||
|
帶扳手全啟式 |
4 |
— |
— | ||
|
杠桿式 |
單杠桿 |
2 |
帶控制機構全啟式 |
6 | |
|
雙杠桿 |
4 |
脈 沖 式 |
9 | ||
⑨減壓閥結構形式代號
|
減壓閥結構形式代號（表） | |||
|
減壓閥結構形式 |
減壓閥代號 |
減壓閥結構形式 |
減壓閥代號 |
|
薄 膜 式 |
1 |
波紋管式 |
4 |
|
彈簧薄膜式 |
2 |
杠 桿 式 |
5 |
|
活 塞 式 |
3 |
— |
— |
⑩疏水閥結構形式代號
|
疏水閥結構形式代號（表） | |||
|
疏水閥結構形式 |
疏水閥代號 |
疏水閥結構形式 |
疏水閥代號 |
|
浮球式 |
1 |
蒸汽壓力式或膜盒式 |
6 |
|
浮桶式 |
3 |
雙金屬片式 |
7 |
|
液體或固體膨脹式 |
4 |
脈沖式 |
8 |
|
鐘形浮子式 |
5 |
圓盤熱動力式 |
9 |
排污閥結構形式代號
|
排污閥結構形式代號（表） | |||||
|
排污閥結構形式 |
排污閥代號 |
排污閥結構形式 |
排污閥代號 | ||
|
液面連接排放 |
截止型直通式 |
1 |
液底間斷排放 |
截止型直流式 |
5 |
|
截止型角式 |
2 |
截止型直通式 |
6 | ||
|
— |
— |
截止型角式 |
7 | ||
|
— |
— |
浮動閘板型直通式 |
8 | ||
五單元、閥門密封材質（代號）：
|
閥門密封材質代號（表） | |||||||||
|
材料 |
巴氏合金 |
搪 |
滲氮鋼 |
18-8系不銹鋼 |
氟塑料 |
玻璃 |
Cr13不銹鋼 |
襯膠 |
蒙乃爾合金 |
|
代號 |
B |
C |
D |
E |
F |
G |
H |
J |
M |
|
材料 |
尼龍塑料 |
蒙乃爾 |
襯鉛 |
Mo2Ti不銹鋼 |
塑料 |
銅合金 |
橡膠 |
硬質合金 |
閥體直接加工 |
|
代號 |
N |
P |
Q |
R |
S |
T |
X |
Y |
W |
六單元、閥門公稱壓力數值用阿拉伯?dāng)?shù)字直接表示（MPa）它是MPa的10倍。
七單元、閥門閥體材料(代號)：
|
閥門閥體材質代號（表） | ||||||
|
閥體材料 |
鈦及鈦合金 |
碳鋼 |
Cr13系不銹鋼 |
鉻鉬鋼 |
可鍛鑄鐵 |
鋁合金 |
|
代號 |
A |
C |
H |
I |
K |
L |
|
閥體材料 |
球墨鑄鐵 |
Mo2Ti系不銹鋼 |
塑料 |
銅及銅合金 |
18-8系不銹鋼 |
灰鑄鐵 |
|
代號 |
Q |
R |
S |
T |
P |
Z |
1、 閥門閥體材料代號表
|
閥體材料代號（表） | ||
|
序號 |
代號 |
閥體材料 |
|
1 |
Z |
灰鑄鐵 |
|
2 |
T |
銅及銅合金 |
|
3 |
C |
碳鋼 |
|
4 |
K |
可鍛鑄鐵 |
|
5 |
Q |
球墨鑄鐵 |
|
6 |
I |
鉻鉬鋼：1Cr5MO ZG1Cr5 MO |
|
7 |
P |
18-8系不銹鋼：Cr18Ni9Ti ZG1Cr18Ni9Ti |
|
8 |
R |
1Mo2T系不銹鋼：Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti |
|
9 |
V |
鉻鉬釩鋼：12Cr1 MO1V ZG12Cr1 MO1V |
|
10 |
S |
塑料 |
|
11 |
L |
鋁合金 |
|
12 |
H |
Cr13系不銹鋼 |
|
13 |
A |
鈦及鈦合金 |
注：Pg≤16kgf/cm2的灰鑄鐵閥，Pg≥25kgf/cm2的碳鋼閥，省略本代號
2 、 閥門密封面或襯里材料代號
|
密封面或襯里材質代號（表） | ||
|
序號 |
密封面或襯里材料 |
代號 |
|
1 |
銅合金 |
T |
|
2 |
橡膠 |
X |
|
3 |
尼龍塑料 |
N |
|
4 |
氟塑料 |
F |
|
5 |
錫基軸承合金（巴氏合金） |
B |
|
6 |
合金鋼 |
H |
|
7 |
滲氮鋼 |
D |
|
8 |
硬質合金 |
Y |
|
9 |
襯膠 |
J |
|
10 |
襯鉛 |
Q |
|
11 |
搪瓷 |
C |
|
12 |
滲硼鋼 |
P |
注：1、由閥體直接加工的閥座密封材料代號用“W”表示。
2、當閥座和閥瓣（閥板）密封材料不同時，用低硬度材料代號表示（隔膜閥除外）。
